精心打磨的产品视频已准备就绪,它将带您深入过电压保护器的魅力世界,让您重新发现产品的无限可能。
产品参数
产品价格145/件
发货期限1
供货总量99999
运费说明1
过电压保护器型号价格
TBP-A-7.6F/85320
【乐清樊高电气销售部(成都市分公司)fan88848-50】生产销售各类过电压保护器,实体厂家,现货供应,对于我们来说,过电压保护器不仅仅是一项业务,更是一种对社会的承诺和责任。联系人:樊露,地址:浙江省乐清市象阳镇

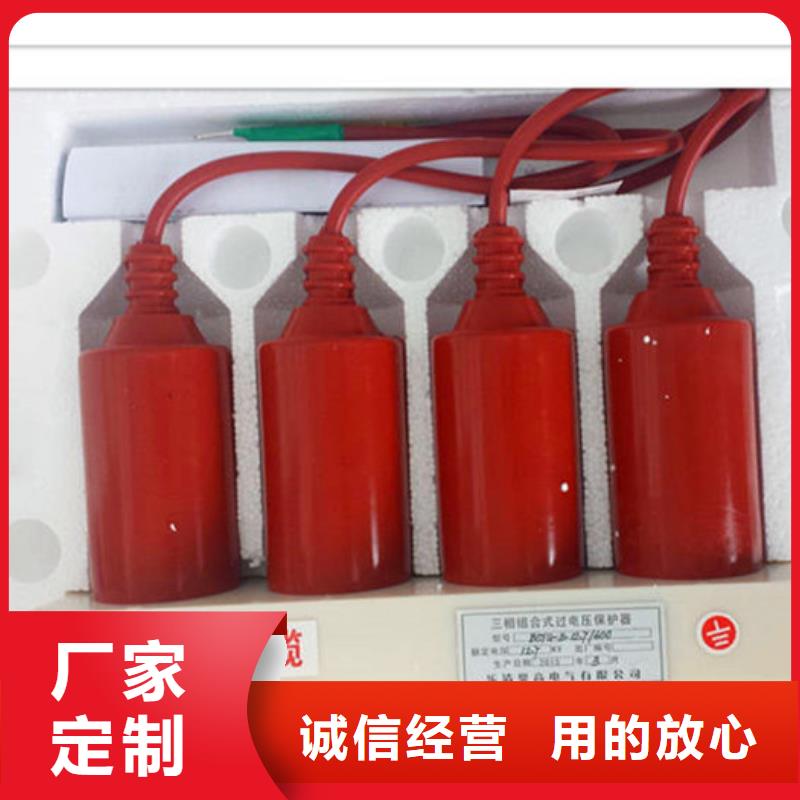

带串联间隙氧化锌避雷器由于增加了串联间隙,MOA可以用数量较少的ZnO电阻片,避雷器在线监测器这时残压可以做的很低,如果火花间隙的放电 电压也很低,则可使避雷器既有很低的保护水平又不致因为泄漏电流阻性分量大以及由此带来的劣化现象和功率损耗问题。 有串联间隙的MOA与无间隙MOA相比,具有较高的耐受系统暂过电压能力,可在系统发生接地故障时保证自身,而且具有较低的雷电冲击放电电压和残压水平,可以为绝缘水平比较弱的设备提 供良好的保护,特别适用于中性点非有效接地系统使用。 三相组合式有串联间隙氧化锌避雷器,它在相 间和相地之间都连接有一定比例的ZnO电阻片或带火花间隙,是一种复合型避雷器,该过电压保护装置对相间过电压有比较好的保护作用。组合式过电压保护器因采用复合绝缘结构,所以在安装上受开关柜尺寸的影响较小,因此越来越被人们所认可。三、过电压保护器的安装及接线是否方便? 非常方便。我公司生产的过电压保护器无论户内和户外的,都有专门的安装底座和接线端子,避雷器在线监测器适合各种状况的安装及接线, TBP型复合式过电压保护器,是一种新型的过电压保护器(也称为三相组合式过电压保护器),用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时,又对相间过电压提供保护。用一台保护器可以代替几台避雷器,功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内(户外型产品可露天使用) 。TBP三相组合式过电压保护器,对电力系统中变压器、电动机、并联补偿电容器、母线、真空开关及其它电器设备免受大气过电压、操作过电压特别是相间过电压的理想保护装置。
新型电容器组过电压保护器采用了髙能量氧化锌阀片,并驛安装在电容器组的串联电抗器上。在电容器组的正常工作状态下,由于电抗器承担的电压极低,因此过电压保护器的荷电率也非常的小,对其长期运行性能及其有利。在电容器组的投切过程中,无论真空开关出现何种异常工况,都会造成回路的电磁振荡。在这个过程中,电抗器反复吸收磁场能世和释放磁场能量,并在电抗器两端产生较高的电压。而过电压保护器操作冲击电流残压较低,如35 kV系统使用的过电压保护器,其操作冲击电流(50A)残压仅为34.32kV。有利于吸收电磁振荡过程中,电抗器中的磁场能谊。因此具有良好的保护性能。保护器内还串接有快速熔断元件,能够防止因电容器极间绝缘击穿,而造成保护器发生热崩溃。因此具有较好的性。四柱35kv组合式过电压保护器主要为保护35kV及以下高压电机、变压器、并联补偿电容器、开关、电缆、电炉、电站配电设备、整流设备、发电机、电解槽等其 他电气设备的相间和相对地绝缘免受操作过电压和大气过电压的损坏之用,能够有效的将过电压的幅值限制在电气设备绝缘耐受水平之下,保护电气设备的绝缘,维护电气设备的运行。传统的避雷器虽然能够限制过电压,但是只能接在电气设备的相与地之间,不能实现相间的保护,两相间的过电压保护要经过两只避雷器的串联,残压要比相对地高出1倍,不利于电气设备的相间绝缘保护;而本公司生产四柱35kv组合式过电压保护器是组合式的 ,能够有效地实现电气设备的相对地绝缘保护和相间绝缘保护,能够有效限制操作过电压和大气过电压。ENR-35KV三相组合式过电压保护器是一种新型的过电压保护器,
按原理图将相关仪表和设备连接好,测试前应首先将电流继电器LJ的整定值调至值(作为后备保护),然后将试验变压器空载升压,电流继电器LJ应不动作,将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。 工频试验电压分别加在被测试品的A和D,B和D,C和D,A和C,B和C,以及A和B上,缓慢调高试验变压器的输出电压,同时观察电压表及数字电流表A2,TBP间隙未击穿放电时,数字电流表A2的读数为零或数值很小。 当试验变压器的输出电压达到TBP的动作值时,TBP间隙被击穿放电,数字电流表A2的读数将突增,电流表A1同样也会有突变现象产生,此时试验变压器的高压输出电压值即为该TBP的工放值,试验注意事项a,户内型TBP在做工放试验时。 应先将TBP放在铁板上进行,铁板同时可靠接地,铁板面应略大于TBP下底面,b,用户在做TBP工放时,不能以电流继电器LJ是否动作来作为TBP的工放数值的依据,c,在做TBP工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。 切忌在放电后继续升高电压,以免损坏保护器,d,用户在试验时如果发现其工放值超出表二中的允许范围时,请仔细检查接线是否正确,表计是否准确和调压器炭刷是否接触良好,如经检查测试数据无误,确已超出允许范围时,请与我公司联系,e。 用户在做其它电气设备绝缘试验时,应将TBP连接线拆除,f,试验时,只有内部间隙放电,外围任何部分不得有闪络,g,本产品每一年做一次性试验,同时将TBP外表面灰尘清理干净,安装及注意事项a,户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"。 "B","C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间,相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内,b,带有动作记录仪的TBP,先将TBP本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连。
