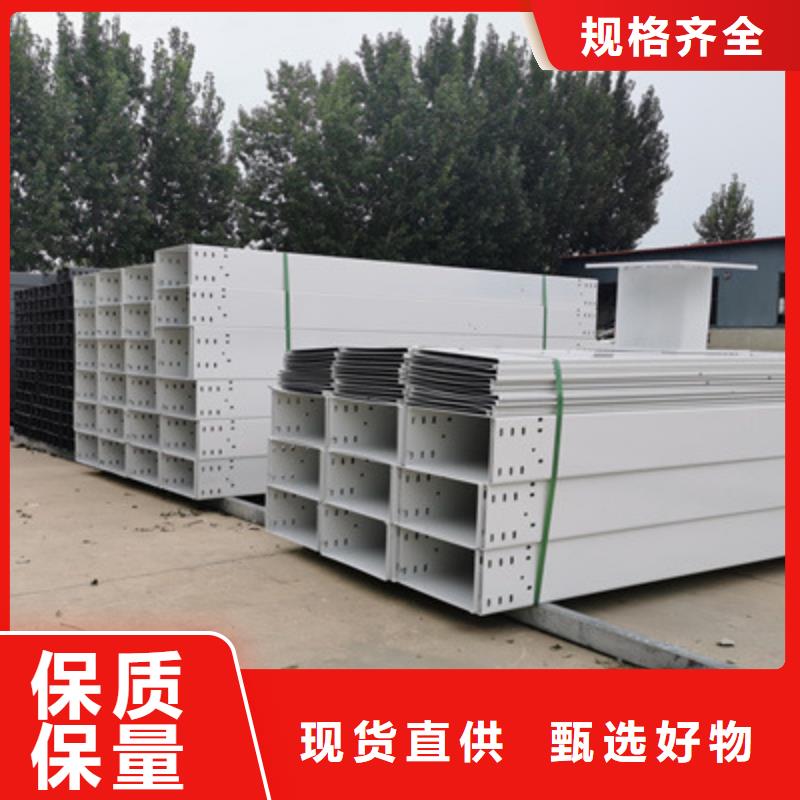

以下是:防火线槽厂家报价电话的图文介绍
.金属电缆桥架及其支架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规范:(1)金属电缆桥架及其支架全长,与接地(PE)或接零(PEN)干线相连接不小于2处,使整个桥架为一个电气通路。(2)非镀锌电缆桥架间连接的两端跨接铜芯接地线,接地线小允许截面积不小于4mm2。(3)镀锌电缆桥架间连接板的两端可不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。防火桥架盘、梯架端部之间连接电阻不应大于0.00033Ω并应用等电位联结测试仪(导通仪)或微Ω表测试,测试应在连接点的两侧进行,对整个桥架全长的两端连接电阻不应大于0.5Ω或由设计决定,否则应增加接地点,以满足要求。接地孔应涂层,与涂层接触的螺栓有一侧的平垫应使用带爪的专用接地垫圈。3.伸缩缝或软连接处需采用编织铜线连接。沿桥架全长另敷设接地干线时,每段(包括非直线段)托盘、梯架应至小有一点与接地干线可靠连接;在接地部位的连接处应装置弹簧垫圈,以免松动。电缆桥架安装方案施工前的准备工作及桥架安装所有施工部位施工前必须清理干净。按照设计图纸,勘察需要安装桥架的各电缆廊道、支廊道、电缆竖井、电缆沟、屋顶桁架等施工部位,在土建单位割除侧墙上的钢筋,立模钢管并移交工作面后,在即将施工区域设置措施,用钢管或防护栏将电缆廊道、通道、竖井口等处的临边面围起来,并挂防坠落警示牌,
垂直敷设时,其固定点间距不宜大于2m。(5)几组电缆桥架在同一高度平行安装时,各相邻电缆桥架间应考虑维护、检修距离。(6)在电缆桥架上可以无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40%;控制电缆不应大于50%。(7)下列不同电压,不同用途的电缆,不宜敷设在同一层桥架上: 1)lkV以上和1kV以下的电缆。2)同一路径向一级负荷供电的双路电源电缆。3)应急照明和其他照明的电缆。4)强电和弱电电缆。防火桥架如受条件限制需安装在同一层桥架上时,应用隔板隔开。桥架生产厂家欢迎您!电缆桥架与各种管道平行或交叉时,其小净距应符合表DQ4-1的规定。(9)电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方,否则应采取防腐、隔热措施。不锈钢电缆桥架由于其所选材料为不锈钢所以产品不仅具有耐火隔热性、自熄性,而且具有很高的耐腐蚀性,同时还具有结构轻、耐老化、可靠等优点,可方便地与金属桥架配套使用,在化工、冶金、石油等强腐蚀环境得到使用。(4)电缆桥架水平安装时,宜按荷载曲线选取 跨距进行支撑,跨距一般为1.5~3m。
展望未来,光大电缆桥架制造(芜湖市分公司)将继续坚持以“的 锌铝镁桥架厂家产品与周到的服务”为核心,清晰的展现发展蓝图!我们相信有您的支持我们会做的更好!
桥架弯头计算公式以下分享桥架弯头计算公式一、45度弯头斜边=高度x1.4底边=高度上下翻切口宽度=线槽的侧板高度x8.1左右翻切口宽度=线槽的底板宽度x8.1例如:200(底)x100(侧)的线槽,在1.5米后要向上翻20厘米(高度),我们可以这样计算:斜边28=20x1.4底边20=20上下翻切口宽度16.2=200x8.1注意:高度就是我们要翻的高度,底边就是弯头做好后弯头的长度,如我们要把我们做好的弯头刚好放到离我们1.5米的支架,就要用到这个底边了,1.5米-20厘米(底边)=130厘米,则我们可以在130的地方开始做弯头,做好后弯头就正好可以放在1.5米的支架上了,建议留一点,因为支架可能不直,直接卡死支架就不能往这边调了桥架45度弯头制作方法二、30度弯头斜边=高度x2底边=高度x1.7上下翻切口宽度=防火桥架线槽的侧板高度x5.4左右翻切口宽度=线槽的底板宽度x5.4例如:200(底)x100(侧)的线槽,在1.5米后要向左翻20厘米(高度),我们可以这样计算:斜边40=20x2底边34=20x1.7左右翻切口宽度5.4=100x5.4三、25度弯头斜边=高度x3底边=高度x2.83上下翻切口宽度=线槽的侧板高度x3.4左右翻切口宽度=线槽的底板宽度x3.4四、15度的弯头斜边=高度x4底边=高度x3.9(这个比率可能不是非常准,很久没做了,但是也应该错不了多小,不会有什么影响,大家可以现场做完量一下验证)上下翻切口宽度=线槽的侧板高度x2左右翻切口宽度=线槽的底板宽度x2如果是大线槽或大幅度的高度,大家用这个,因为好放电缆和美观五、10度的弯头斜边=高度x5底边=高度x4.9(其实到了这个角度,这个比率已经没什么了,都差不多,我以前做了一个7倍的弯头感觉没什么误差)上下翻切口宽度=线槽的侧板高度x1.8左右翻切口宽度=线槽的底板宽度x
