进行铸铁闸门形式选择时，需要根据闸门工作性质、设置位置、运行条件闸孔跨度、启闭力和工程造价等，结合闸门的特点，参照已有的运行实践经验，通过技术经济比较确定。其中平面闸门和弧形闸门是常采用的门形。大、中型露顶式和潜没式的工作闸门大多采用弧形闸门，高水头深孔工作闸门尤为常用弧形闸门。当用作事故闸门和检修闸门时，大多采用平面闸门。工作闸门前常设置检修闸门和事故闸门。对高水头泄水工作闸门由于经常作动水操作或局部开启，应设法减少闸门振动和空蚀现象，改善闸门水力条件，按不同的部件考虑动力的影响，并对门体的刚度和动力特征进行分析研究。对门叶和埋件的制造、安装精度都应严格控制，当门槽边界流态复杂或体形特殊时，除需参考已有运行的成功试验，还应通过水工模型试验解决可能发生的振动、空蚀问题，以选定合适的门槽体形。

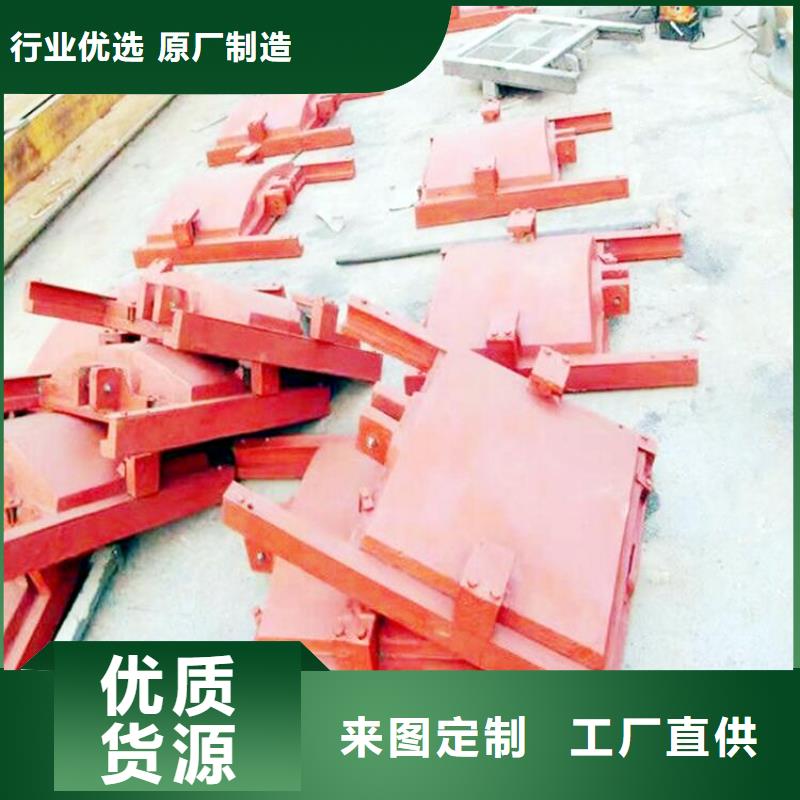

主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。  闸门按闸板形状的不同，分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。  闸门按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。

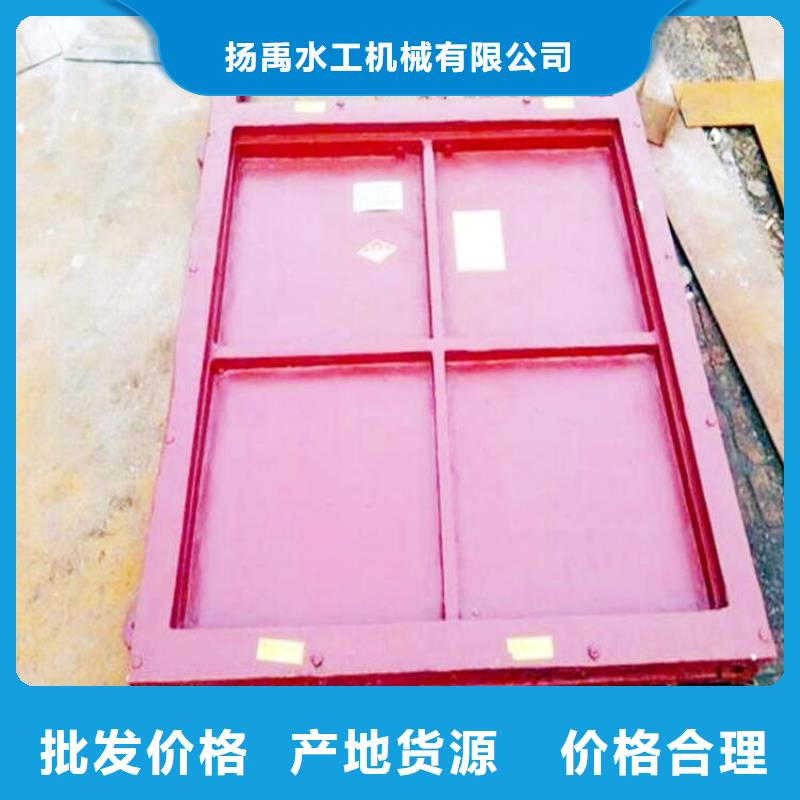

铸铁闸门的工作原理 铸铁闸门主要由闸框和闸板两大部分组成。铸铁闸阀的闸框是闸板的支承构件，在闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，要闸板所承受的全部水压力传递到闸室中。 为了科学合理节约材料及减轻自重，铸铁闸阀的断面制成格构式，断面尺寸所受荷载大小和闸板运行情况综合考虑。闸板是要用来封闭和开启孔口的活动挡水构件，板面的四周设铸铁边框梁，为提高闸板的强度，板面制成拱形，拱的圆心角按六十度设计，以降低其所受的水压力。 工作原理：闸板密封面与阀座密封面高度光洁、平整、一致，加工成一个非常贴合、严密的密封副。闸板通过阀杆的上提、下压，对介质形成导通和关断。它在管路中起关断作用。
