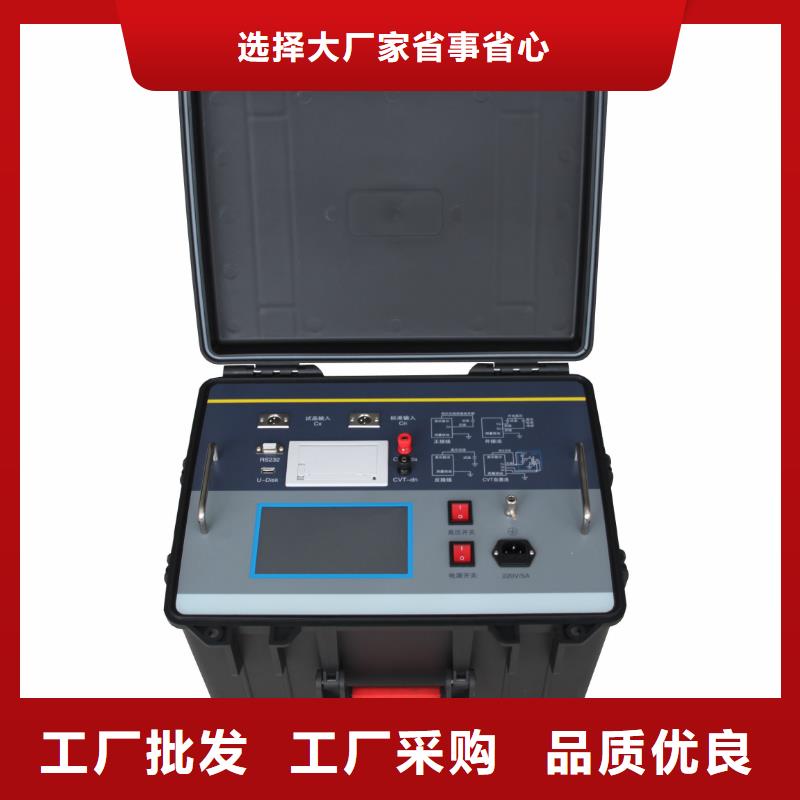

湖北介质损耗测试仪概述介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成全过程的测量。该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。该仪器可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、。本仪器设有以下保护功能：·高压短路保护·CVT过压保护·仪器接地不好保护二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。

湖北介质损耗测试仪介损测量试验电压同时加在仪器内部标准电容器及油杯加压极上，测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样，将数字信号送DSP（数字信号处理器），DSP对其进行滤波、FFT等运算后计算出tgδ、C x 、ε等参数，送主控CPU。?体积电阻率测量直流高压试验电压加在油杯加压极上，经过测试回路，产生一微弱电流信号，该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP（数字信号处理器），DSP对其信号进行处理，计算出Rx、ρ等参数，送主控CPU。4.名词解释?试验源为AC tgδ ：油样介质损耗角正切值；Cx ：油样油杯的电容值；εr ：相对介电常数，是根据电容值换算而得到的；?试验源为DCRx ：油样的绝缘电阻；ρ ：油样的体积电阻率，是根据绝缘电阻换算而得到的；基于上述两种不同的试验电源对油样有不同的极化效应，因而重复测试时，中间必须有足够的放电时间！否则数据不可靠！五、主要技术指标1使用条件-15℃∽40℃RH＜80％2电 源AC 220V±10％ 频率无限制3交流高压输出400V∽2200V ±2％ 每隔100V 50VA4直流高压输出200V∽600V ±2％5温控感应炉功率500W6温度控制范围 功能：用于校准时钟、日历，此时钟在停电后会继续运行。 b)功能：用于查询以前实验的存储数据结果。c)功能：用于设置恒温温度及介损测试电压。d)　功能：不加热直接进行介损测试。
